不锈钢波节管 【质量检测】
发布时间:2020-05-11 15:59:14 浏览次数:7282次
不锈钢波节管

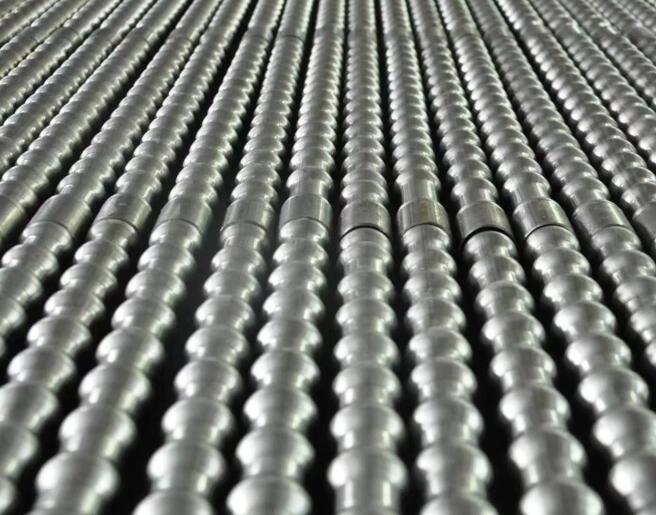

不锈钢波节换热管是取代列管的一种新型高效换热管。不锈钢波节管换热器具有下列优点。
@ 波节管表面凹凸的外形,使流体在管内形成较强的湍流,从而大大提高管内外表面的换热系数,使换热器整体换热效率比列管式提高2-3倍;
@ 波节管通过热胀冷缩而具有自洁作用,具有不易结垢的性能,且自行补偿温差产生的热应力;
@ 由于波节管自身的补偿功能,可使管板热应力小,不会出现管口破裂而造成泄漏问题,换热器安全耐用;
除上述优点外,还有耐腐蚀能力强、寿命更长、无点蚀、价格便宜等优点。
不锈钢波节换热管系列
波谷外径 mm | 波峰外径 mm | 波距 mm | 米重kg/m | 换热面积 m2/m | |||||||
0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.5 | ||||
16 | 19 | 15 | 0.257 | 0.297 | 0.336 | 0.375 | 0.414 | 0.437 | 0.0572 | ||
18 | 22 | 15 | 0.292 | 0.338 | 0.383 | 0.427 | 0.471 | 0.515 | 0.542 | 0.0665 | |
18 | 22 | 20 | 0.291 | 0.336 | 0.380 | 0.425 | 0.468 | 0.512 | 0.537 | 0.0658 | |
19 | 22 | 20 | 0.306 | 0.357 | 0.394 | 0.439 | 0.485 | 0.531 | 0.576 | 0.0665 | |
19 | 25 | 20 | 0.318 | 0.367 | 0.416 | 0.465 | 0.514 | 0.0747 | |||
20 | 25 | 20 | 0.332 | 0.383 | 0.436 | 0.485 | 0.535 | 0.585 | 0.635 | 0.0750 | |
22 | 25 | 20 | 0.351 | 0.406 | 0.461 | 0.513 | 0.568 | 0.622 | 0.672 | 0.0759 | |
25 | 28 | 25 | 0.399 | 0.463 | 0.526 | 0.588 | 0.649 | 0.711 | 0.771 | 0.952 | 0.0852 |
25 | 30 | 25 | 0.408 | 0.471 | 0.536 | 0.600 | 0.665 | 0.727 | 0.789 | 0.974 | 0.0902 |
25 | 32 | 25 | 0.426 | 0.487 | 0.555 | 0.622 | 0.685 | 0.751 | 0.814 | 0.0957 | |
27 | 30 | 25 | 0.440 | 0.510 | 0.576 | 0.645 | 0.714 | 0.778 | 0.846 | 1.045 | 0.0916 |
27 | 32 | 25 | 0.445 | 0.516 | 0.586 | 0.654 | 0.722 | 0.790 | 0.858 | 1.060 | 0.0966 |
32 | 38 | 30 | 0.527 | 0.610 | 0.691 | 0.774 | 0.850 | 0.929 | 1.007 | 1.247 | 0.1144 |
32 | 40 | 30 | 0.537 | 0.624 | 0.710 | 0.796 | 0.880 | 0.965 | 1.049 | 0.1198 | |
32 | 42 | 30 | 0.562 | 0.650 | 0.733 | 0.812 | 0.888 | 0.974 | 1.059 | 0.1258 | |
38 | 42 | 35 | 0.616 | 0.713 | 0.811 | 0.908 | 1.002 | 1.099 | 1.192 | 0.1275 | |
38 | 45 | 40 | 0.631 | 0.732 | 0.833 | 0.931 | 1.025 | 1.123 | 1.217 | 0.1336 | |
40 | 50 | 45 | 0.883 | 0.970 | 1.074 | 1.179 | 1.283 | 0.1480 | |||
48 | 54 | 50 | 1.151 | 1.276 | 1.401 | 0.1653 | |||||
50 | 57 | 50 | 1.282 | 1.487 | 1.532 | 1.892 | 0.1682 | ||||
50 | 62 | 50 | 1.367 | 1.501 | 0.1861 | ||||||
●其它规格经协议也可以生产 |
注:其他规格经协议也可生产。

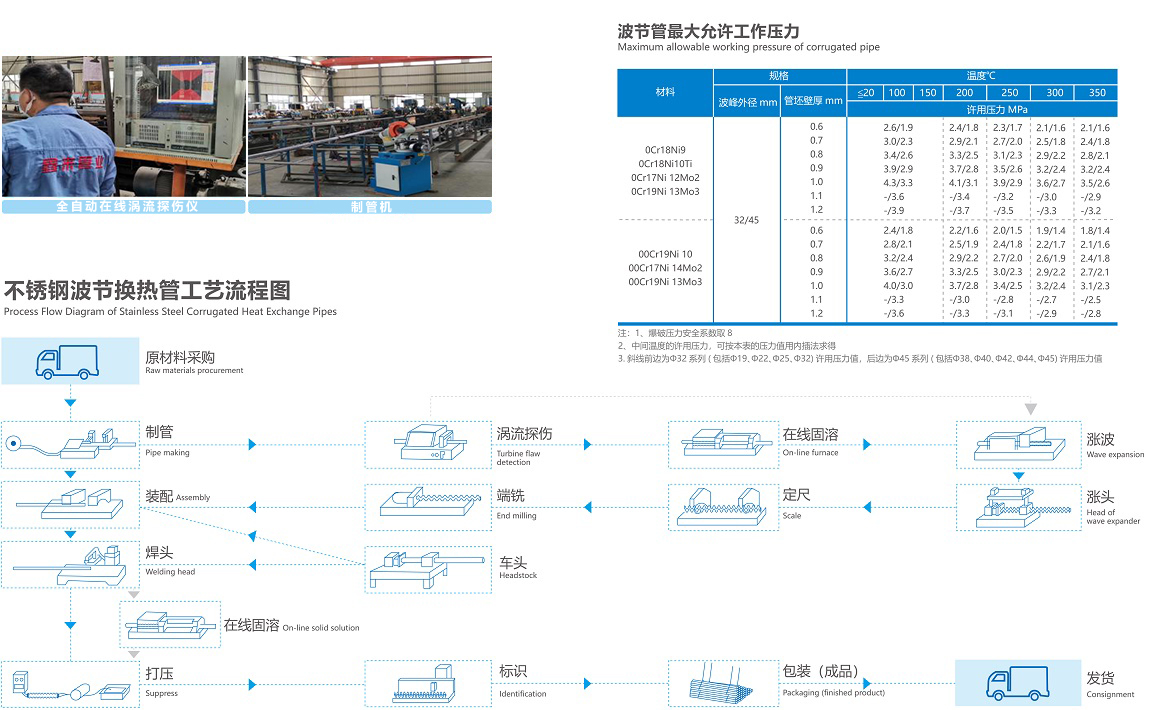

注:
1、爆破压力安全系数取8;
2、中间温度的许用压力,可按本表的压力值用内插法求得;
3、斜线前边为Φ32系列(包括Φ19、Φ22、Φ25、Φ32)许用压力值,后边为Φ45系列(包括Φ38、Φ40、Φ42、Φ44、Φ45)许用压力值。
